ELCIS ENCODER

Bu artımlı enkoder serisi, teknik performansları etkilemeden minimum boyutun gerekli olduğu endüstriyel ve profesyonel kullanımlar için ELCIS tarafından tasarlanmıştır. Tüm bu enkoderler tamamen metal yapıdadır, çubuktan tornalanmıştır, yüksek hassasiyetli bilyalı rulmanlara (ABEC 5) ve paslanmaz çelik mile sahiptir. Küçük boyutlarına rağmen çevresel koşullara (toz, yağ, nem) karşı iyi bir koruma, geniş bir sıcaklık aralığında düzgün bir çalışma ve yüksek frekans tepkisi sağlarlar. LED ışık kaynağı (100000 saat MTBF), fototransistörlerin push-pull bağlantısı, yüzey montaj serisinden bileşenler, doğru tasarım mühendisliği ve yüksek ve düşük sıcaklıklarda genişletilmiş yüksek güvenilirlik sağlar. Darbe/devir sayısı minimum 1’den maksimum 5000’e kadardır (her model için mevcut olanlara göre).

Takım tezgahları, tekstil makineleri, tabaklama endüstrisi, haddehaneler, tersaneler (mod. 90A, 115, 115R), mermer işleme, beton işleme, ahşap işleme gibi ağır hava koşullarında kullanım için geliştirilmiş endüstriyel ve profesyonel amaçlı transdüserler. Tamamen metal konstrüksiyon, yüksek hassasiyetli bilyalı rulmanlar (ABEC 5), iki “O-ring” contalı paslanmaz çelik şaft; özel versiyon mod. 115R iki metalik kapağa sahiptir. Bu sayede aşırı olumsuz çevre koşullarına (toz, yağ, nem, su) karşı yüksek derecede koruma sağlanır. Şaftın, bilyalı yatakların ve mekanik parçaların (özellikle mod. 90A, 102, 115, 115R ve 120’de) çok sayıda boyutu, bu enkoderlerin pinyonlar, metrik tekerlekler, dişli kayışlar için kasnaklar vb. ile donatılmasına olanak tanır. Kırılmaz iç kodlu disk, bu ünitelerin şok ve titreşim direncini daha da artırır. LED ışık kaynağı (100000 saat minimum çalışma ömrü), fototransistörlerin push-pull bağlantısı, profesyonel sınıf bileşenler, doğru tasarım mühendisliği, yüksek ve düşük sıcaklıklarda genişletilmiş testler kullanılarak yüksek güvenilirlik ve genişletilmiş çalışma sıcaklığı aralığı sağlanır. Darbe/devir sayısı minimum 1’den maksimum 20000’e kadardır (her model için mevcut olanlara göre).

Yüksek çalışma frekansı (1 MHz’e kadar) ile eşleşen bu transdüserlerin yüksek çözünürlüğü, bölücüler ve açısal konumlayıcılar alanında düşük fiyatlar ve fark edilir hassasiyetle yeni olasılıkların yolunu açmaktadır. Mevcut maksimum puls/dev. sayısı 90000’dir (her model için mevcut olanlara göre). Geçiş enkoderleri, kendinden ayarlı bir iç kaplin ile birlikte tedarik edilir.

ELCIS’in bu transdüserler konusundaki bilgi birikimi, tescil edilen patentlerin sayısıyla kanıtlanmaktadır. Enkoderler, bağlandıkları motor milinin hem eksenel hem de radyal gevşekliğinin telafi edilmesini sağlayan dahili özel bir kaplin ile donatılmıştır. Ürünün geçerliliğinin bir kanıtı da birçok motor üreticisinin bu enkoderlerin motorlarına takılmasını standart hale getirmiş olmasıdır: bu enkoderlerin her türlü motora takılması için çeşitli bağlantı flanşları mevcuttur. Elcis geliştirme departmanı, talep üzerine belirli “özel” versiyonlar üzerinde çalışacaktır. Darbe/devir sayısı minimum 1’den maksimum 20000’e kadardır (her model için mevcut olanlara göre). ELCIS, talep üzerine müşteriler tarafından tedarik edilen motorlara enkoder montajını gerçekleştirmiştir.

Bu transdüser serisi, ELCIS tarafından enkoder ve tako jeneratörü tarafından sağlanan eşzamanlı bilgiye ihtiyaç duyan projeler için tasarlanmıştır. Bu nedenle, bir artımlı enkoder ve bir tako jeneratörü tek bir üniteye yerleştirilmiştir. Ana firmalar tarafından üretilen tako jeneratörleri enkodere monte edilebilir: tako jeneratör modeli ve üreticisi müşterinin seçimine bağlıdır. Geniş bir sıcaklık aralığında yüksek güvenilirlik ve yüksek frekanslı yanıt, LED ışık kaynağı (100000 saat minimum çalışma ömrü), fototransistörlerin itme-çekme bağlantısı, profesyonel bileşenler, doğru tasarım mühendisliği, tamamen metal yapı sayesinde olağanüstü mekanik sağlamlık ve yüksek ve düşük sıcaklıklarda çeşitli testler ile sağlanır. Darbe/devir sayısı minimum 1’den maksimum 3600’e kadardır (her model için mevcut olanlara göre). Talep üzerine tako jeneratör ünitesine bir santrifüj röle takmak mümkündür.

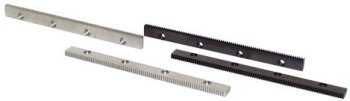

Bu transdüser serisi Elcis tarafından “pinyon/rack” yöntemiyle gerçekleştirilen doğrusal yer değiştirme ölçümlerinde kullanılmak üzere geliştirilmiştir. Bu seri, pinyon ön şarj cihazı olan ve olmayan çeşitli pinyon kodlayıcı tiplerini içerir. Çeşitli pinyon tipleri, çeşitli iç disk çözünürlükleri ile birlikte 1 mm ila 1 mikron arasında bir çözünürlük aralığı sağlar. Elcis tarafından gevşek veya önceden monte edilmiş çeşitli raf tipleri tedarik edilmektedir. LED ışık kaynağı (100000 saat minimum çalışma ömrü), fototransistörlerin push-pull bağlantısı, profesyonel bileşenler, doğru tasarım mühendisliği, olağanüstü mekanik sağlamlık, yüksek ve düşük sıcaklıklarda uzun süreli testler ve Hewlett Packard Lazer interferometre kullanılarak standart odada özel hizalama ile yüksek güvenilirlik sağlanır. Tornalanmış ve frezelenmiş metal çubuk ve sacdan tamamen metal yapı, hassas bilyalı rulmanlar (ABEC 5), paslanmaz çelik pinyon, iyi sızdırmazlık ve zorlu çevre koşullarına (yağ, nem, toz gibi) karşı koruma, geniş sıcaklık aralıklarında bile uzun süreli ve güvenilir çalışma sağlar.

Aşağıdaki “özel” enkoder serisi, ELCIS tarafından tasarlanan çok sayıdaki “özel” model arasından küçük bir seçkidir. Bu listede teraziler için enkoderler, sürekli kesim makineleri için metrik tekerlekli enkoderler, çift şaftlı enkoderler, motor test odaları için enkoderler, boğaz şaftlı enkoderler, paslanmaz çelik hazneli enkoderler bulunmaktadır. Tüm enkoderler, paslanmaz çelik şaft ve hassas bilyalı rulmanlar (ABEC 5) ile tamamen metal yapıdadır ve yüksek frekans tepkisi ile genişletilmiş sıcaklık aralıklarında güvenilir çalışma sağlar. LED ışık kaynağı (100000 saat ömürlü), algılama fototransistörlerinin push-pull bağlantısı, profesyonel bileşenler, son ürüne yüksek güvenilirlik sağlar. Bu katalogda gösterilmeyen özel enkoderler için talepler ELCIS geliştirme departmanına iletilebilir. Darbe/devir sayısı minimum 1’den maksimum 20000’e kadardır (her model için mevcut olanlara göre).

“E” serisi enkoderler, olağanüstü düşük bir fiyatla eşleştirilen son derece güvenilir özellikleriyle öne çıkmaktadır. Darbe/devir sayısı minimum 1’den maksimum 1024’e kadardır (her model için mevcut olanlara göre).

Bu transdüserler ELCIS tarafından aynı anda veya alternatif olarak aynı konteynere yerleştirilmiş iki artımlı enkoderden bilgi gerektiren kullanımlar için tasarlanmıştır. İki farklı hat üzerindeki ayrılmış foto-elektrik algılamalar, galvanik olarak ayrılmış çift amplifikatörler, bu enkoderlerin kullanıcısına çok çeşitli uygulamalara izin verir, bunlar arasında: ölçü – metrikten emperyal’e dönüştürme (özellikle İngiliz ülkesinde kullanılır), yüksek çözünürlüklü algılama (maksimum 90000 div) ve düşük iş mili devirleri ile “C ekseni” kontrolü için elektro iğlere montaj ve orta çözünürlüklü (1000÷2500 div) ve yüksek iş mili devirleri ile ikinci algılama. Darbe/devir sayısı minimum 1’den maksimum 90000’e kadardır (her model için mevcut olanlara göre).

Liege’deki prestijli Belçika enstitüsü ISSeP, Elcis’e CENELEC kurallarına göre en son ATEX II 2 G D Ex d II C T6/T5 Gb ve II 2 G D Ex tb III C T85°C/T100°C Db IP6X sertifikalarını sağlamış ve CESI Ürün Kalite Güvence Bildirimini sağlamıştır. Bu artımlı enkoder serisi, gaz (G) ve/veya toz (D) nedeniyle patlayıcı atmosfere sahip çalışma ortamlarında (grizulu madenler hariç) kullanım için uygundur. Mevcut modeller son derece sağlamdır; hassas rulmanlar ve paslanmaz çelik şaft ile çubuk metalden tornalanmış olarak üretilmiştir. Talep üzerine bu enkoderler tamamen paslanmaz çelik olabilir.

Bu özel transdüserler iki uyumlu enkodere sahiptir: mutlak ve artımlı. Bu, herhangi bir amaç için yüksek bir uygulama esnekliği sağlar. Talep üzerine özel versiyonlar da geliştirilebilir. Bu enkoderlerin tipik uygulaması, “mutlak” bölümün motorun stroklarını tanımladığı “Fırçasız” motorlarda anahtarlamadır. Maks. artımlı çözünürlük 2540 puls/dev., mutlak çözünürlük ise 256 div./dev. 8 bit’e eşittir (her model için mevcut olanlara göre).

ME90 enkoder, dahili sayma devresine sahip artımlı bir enkoderdir. Düşük akım emilimi sayesinde, elektrik kesintisi durumunda bile çalışmaya devam etmek için bir yedek pil ile çalıştırılabilir. Bu özellikler ve düşük fiyatı, bu üniteyi çok turlu mutlak enkoderin geçerli bir alternatifi haline getirir. Devir başına standart geniş bir darbe aralığı mevcuttur. Özel bir dahili devre, devir başına mevcut darbelerin 1, 2 veya 4 ile çarpılmasını sağlar. Aşağıdaki çıkışlar mevcuttur: – BCD kod versiyonunda 6 on yıl (999999); – İkili veya Gri versiyonda 24 bit (16777216).

Bu transdüserler, şaftlarının birden fazla devrinde mutlak ölçümler veren şaft enkoderleridir. Enkoderler, ana diskin hareketini şaft devri sayımı için bir dizi bağımlı diske ileten mekanik bir dişli dizisine sahiptir. Elektronik bir devre, dişli takımının mekanik boşluğunu iptal eder ve böylece bir algılama elde edilir. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler.

Liege’deki prestijli Belçika enstitüsü ISSeP, Elcis’e CENELEC kurallarına göre en son ATEX II 2 G Ex d II C T6 Gb ve ATEX II 2 D Ex tb III C T85°C Db IP6X sertifikalarını sağladı ve CESI Ürün Kalite Güvence Bildirimini sağladı. Bu mutlak enkoder serisi, gaz (G) ve/veya toz (D) nedeniyle patlayıcı atmosfere sahip çalışma ortamlarında (grizulu madenler hariç) kullanım için uygundur. Mevcut modeller son derece sağlamdır; hassas rulmanlar ve paslanmaz çelik şaft ile çubuk metalden tornalanmış olarak üretilmiştir. Talep üzerine bu enkoderler tamamen paslanmaz çelik olabilir.

PROFIBUS serisi enkoderler, PROFIBUS standardına göre alan veri yolu sistemlerine bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Bu aileye ait enkoderler tek dönüşlü veya çok dönüşlü olarak tedarik edilebilir. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

CANopen serisi enkoderler, CANopen standardına göre alan veri yolu sistemlerine bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Bu aileye ait enkoderler tek dönüşlü veya çok dönüşlü olarak tedarik edilebilir. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

DeviceNet serisinin enkoderleri, DeviceNet standardına göre alan veri yolu sistemlerine bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Bu aileye ait enkoderler tek dönüşlü veya çok dönüşlü olarak tedarik edilebilir. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

PROFINET serisi enkoderler, PROFINET standartlarına göre alan veri yolu sistemlerine bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Enkoderler iki farklı Ø 58 flanş ile mevcuttur ve tek dönüşlü veya çok dönüşlü versiyonda tedarik edilebilirler. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

EtherCAT serisi enkoderler, EtherCAT standartlarına göre alan veri yolu sistemlerine bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Bu enkoderler tek dönüşlü veya çok dönüşlü olarak tedarik edilebilir. Çok turlu enkoderler, ana diskinin hareketini şaft devri sayımı için bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

TCP/IP serisinin enkoderleri, TCP/IP standartlarına göre standar lan’a bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Enkoderler iki farklı Ø 58 flanş ile mevcuttur ve tek dönüşlü veya çok dönüşlü versiyonda tedarik edilebilirler. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

POWERLINK serisinin enkoderleri, POWERLINK standartlarına göre standar lan’a bağlanmak için bir arayüze sahip mutlak döner şaft enkoderleridir. Enkoderler iki farklı Ø 58 flanş ile mevcuttur ve tek dönüşlü veya çok dönüşlü versiyonda tedarik edilebilirler. Çok turlu enkoderler, şaft devri sayımı için ana diskinin hareketini bir dizi bağımlı diske ileten mekanik bir dişli takımına sahiptir. Bir elektronik devre, dişli dizisinin mekanik boşluğunu iptal eder ve böylece bir algılama sağlar. Mekanik olarak güçlüdürler ve elektronik, optik ve mekanik parçalarında uygun şekilde tasarlanmışlardır, bu nedenle ağır hizmet koşullarına dayanabilirler. Bu enkoderler çok iyi bir kalite/fiyat oranına sahiptir.

Elektronik el çarkları özel artımlı el kontrollü enkoderlerdir. C.C.C. takım tezgahlarında elle konumlandırma için yardımcı bir kontrol olarak tasarlanmış olup, zarif bir estetik görünümle eşleşen gözle görülür bir sağlamlık sağlarlar. El çarkları çıkışları, yukarı/aşağı sayma için birbirinden 90 derece uzaklıkta iki kare wawes trenidir. El çarklarının her dönüşü (360°) 100 puls üretir. Düğme, titreşimlerden kaynaklanan istenmeyen hareketleri önlemek için her bölüm için bir “detent” konumuna sahiptir. Talep üzerine düğme kavramalı hale getirilebilir: bu durumda her bir dönüş 1÷2500 darbe üretebilir. Tırtıllı el tutamağı ve hızlı dönüş için bir palete sahip büyük dereceli bir düğme, hem adım adım hem de çoklu hareketlerde konum ayarını kolaylaştırır. Elcis, pano montajı veya spiral kablolu taşınabilir kutu için farklı el çarkı tipleri üretmektedir.

Elcis RV18 ve RV20 lineer transdüserler “CAM” versiyonlardır; 0,5 µm’ye kadar çözünürlükle 2440 mm’ye kadar pozisyon okuma için mevcutturlar. Cam hattı, titreşimlere ve termal genleşmeye karşı korunmak için tüm gövde uzunlukları için alüminyum gövdeye elastik bir şekilde sabitlenmiştir. Çok incedirler (sadece 18 veya 20 mm).

“CABLE” EF lineer transdüserler, boyutlar, kurulum veya maliyet gerekçeleriyle CR80 ve RV16 tarafından takılamayan uygulamalar için uygundur, ancak yalnızca gereken maksimum çözünürlük 0,1 mm olduğunda. Çalışmaları, paslanmaz çelik bir kablonun uzamasının ölçülmesine dayanır, kendinden sarılır (maksimum uzaması 60 m’ye ulaşabilir) dönüştürücünün içinde (artımlı veya çok turlu bir mutlak kodlayıcı veya şaftına kablo sarımı için özel bir makara monte edilmiş çok turlu bir potansiyometre).

İletken plastikten yapılmış dirençli elemana sahip “potansiyometrik” lineer transdüserler, hidrolik ve pnömatik silindirler, plastik kalıplama-paketleme, tekstil makineleri vb. uygulamalar için uygundur. Sonsuz çözünürlük ve -30°C ÷ +100°C arasında çalışma sıcaklığı ile mevcut uzunluklar 0,01 m ila 1 m arasındadır.

Elcis magnetic incremental encoders fit for applications that are not compatible with the optical models because of size, high rotation speed and IP and they are a versatile and economic measurement system with high reliability. Available with ball-bearings or no contact version.

ELCIS manyetik mutlak enkoderler, alan, yüksek dönüş hızı veya maliyet nedeniyle standart optik enkoderler ile uyumlu olmayan uygulamalar için uygundur ve yüksek güvenilirliğe sahip çok yönlü ve uygun maliyetli bir ölçüm sistemini temsil eder. Çalışmaları, çıkış sinyali sağlamak için aktüatörün dönüşünü algılayan kodlayıcıdaki özel bir manyetik sensöre dayanmaktadır. Seçilen modele bağlı olarak hem rulmanlı hem de temassız versiyonlarda ve SSI veya paralel çıkışlı olarak mevcutturlar.

Elcis manyetik potansiyometreler, geleneksel analog potansiyometrenin dijital versiyonudur. “Temassız” teknolojiyi kullandıkları için düşük maliyeti yüksek güvenilirlikle bir araya getirirler.

Gli encoder incrementali magnetici ELCIS “Antideflagranti” sono sistemi completi cerificati ATEX (Zona 1, 2, 21 e 22 – GAS e POLVERI) per applicazioni Heavy Duty petrolchimiche, estrazione gas, verniciatura, macchine da stampa ecc. composti da: sensore magnetico, anello magnetico, amplificatore magnetico e ripetitore di segnale.

Yuva ile birlikte verilen kodlayıcı ile kullanılacak anahtarlar.

Enkoder miline takılacak ölçüm çarkları ve hız ölçümü.

Bu sabitleme kelepçeleri “Servo-mount” kurulum ile enkoder montajı için kullanılır. Her enkoder için 120°’ye ayarlanmış Her enkoder için 120°’ye ayarlanmış 3 kelepçe.

Bunlar, enkoderlerimizin sabitlenmesi için gerçekleştirilebilecek çeşitli flanşlardan yalnızca bazılarıdır.

Tüm endüstriyel uygulamalar için, hatta ağır çevre koşullarında kullanım için bile geniş bir kablo yelpazesi mevcuttur.

Yüksek IP korumasının gerekli olduğu ağır çevre koşullarında kullanım için çok çeşitli dişi konektörler mevcuttur.

ELCIS elastik helisel kaplinler, helisel bir oluğa sahip tek bir metal parçadan (alüminyum alaşımı veya isteğe bağlı başka bir metal) yapılmıştır ve hem elastikiyet hem de bükülme sertliği sağlar. Hiçbir jimbal veya diğer hareketli parçalar söz konusu olmadığından, kırılma veya aşınma noktaları ortadan kalkar; ayrıca, bu bağlantılar hiçbir şekilde boşluk vermez (ve asla vermez), yağlama veya bakım gerektirmez. Ünitenin son derece düşük boyutu nedeniyle atalet momenti çok düşüktür; standart versiyonda 20.000 r.p.m. gibi çok yüksek hızlara, opsiyonel olarak daha yüksek değerlere ulaşılabilir. Bir miktar açısal yanlış hizalamanın mevcut olduğu durumlarda bile, çıkış açısal hızı herhangi bir titreşimden bağımsız kalacaktır. Bu bağlantılar, CNC Takım Tezgahları, Servokontroller, Endüstriyel Robotlar, radar ekipmanları gibi mutlak hassas bağlantıya ihtiyaç duyulan tüm durumlarda bir “zorunluluk” olarak kabul edilmelidir.

Bir kodlayıcının sinyallerini iki farklı aparata bölmeyi sağlayan kart.
